NVIDIA и PCI-SIG работают над обновленным коннектором питания 12V-2×6 вместо проблемного 12VHPWR

Когда пользователей «неправильно» начали пользоваться новым разъемом питания в видеокартах GeForce RTX 4000-серии, NVIDIA по-разному реагировала на это. Но уже с прошлого года NVIDIA работает над обновленным разъемом.

Сообщается, что NVIDIA уже несколько месяцев работает над новой разъемной конструкцией. Версия под названием 12V2x6 должна пройти более стандартизированные испытания, чтобы гарантировать, что она разработана в соответствии со спецификациями. Что еще важнее, новый дизайн является частью новых спецификаций PCIe Base 6. Новая версия гнезда также является частью обновлений спецификаций CEM 5.1, предложенных PCI SIG для спецификаций ATX 3.1. Однако это еще не окончательные спецификации, а еще не вышедшая часть предыдущей версии.

Коннектор PCIe Base 6 будет совместим с некоторыми существующими разъемами 12VHPWR, однако новая версия будет иметь другие характеристики со скорректированными показателями мощности, что может потребовать внесения изменений в прошивку блоков питания или видеокарт.

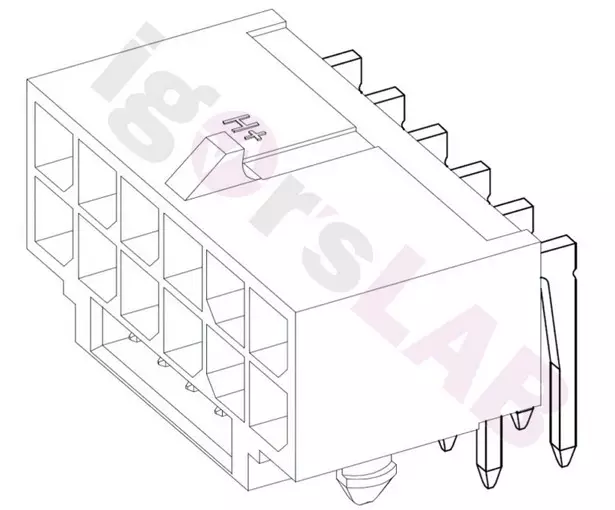

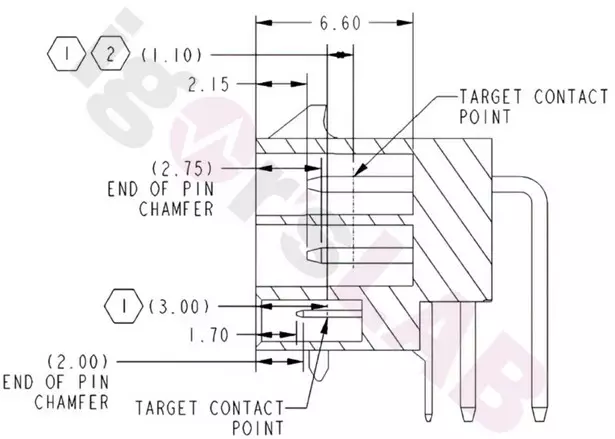

При этом нет изменений в разъемах 12VHPWR и 12V-2×6, поэтому кабели должны быть совместимы. Также оба типа разъемов будут использовать одни и те же 12 шин питания и 4 сенсорных контакта, на которых сфокусировано основное внимание при разработке новой версии. Наиболее очевидным изменением является длина контактов. Они отодвинуты назад, чтобы обеспечить подключение только после того, как кабель полностью вставлен. Кроме того, кодирование должно быть обновлено в соответствии с новыми стандартами.

NVIDIA и PCI-SIG сейчас оценивают два варианта конструкции кабельного разъема. Окончательный вариант еще не утвержден.

После проведения расследования было установлено, что коннекторы плавились из-за неправильного (недостаточно плотного) подключения, что вызвало перегрев. Поэтому при разработке обновленной версии разъема основное внимание уделялось усовершенствованию механизмов безопасности, которые эффективно сводили бы такие случаи к минимуму. Отметим, что новый разъем 12V-2×6 можно было видеть на некоторых блоках питания на выставке Computex 2023.
